UE5渲染管线简述

从学习材质系统的角度，UE5的渲染管线简单来说就是：默认使用延迟渲染 (Deferred Rendering) 管线，并为半透明等物体切换到前向渲染 (Forward Rendering)，即：

1. Base Pass (基础通道): 渲染不透明物体。将物体的各种表面属性（如Base Color, Roughness, Metallic, Normal等）输出到G-Buffer (几何缓冲区)**
2. Lighting Pass (光照通道): 使用G-Buffer中的信息，计算场景中每个像素的光照。这是一个在屏幕空间进行的操作。最终的光照结果写入到场景颜色缓冲区。
3. Forward Rendering Pass (前向渲染通道): 渲染所有半透明物体。这些物体不能使用G-Buffer，因为它们需要和背景颜色混合。它们会直接读取场景颜色缓冲区，并与自己的颜色混合后写回。
4. Post Processing (后处理): 用于创建全屏的视觉效果，如滤镜、边缘检测、调色、辉光、景深、卡通效果等

因此，新建一个材质，打开材质编辑器，看到材质属性选项的最上面：

Material Domain (材质域)

第一项Material Domain (材质域) 决定了材质将被用于什么类型的物体上，参与哪个渲染阶段，有哪些可用资源，对于创建服务视觉效果的材质，前两个比较常用：

• Surface (表面): 这是最常用的选项，用于场景中几乎所有的3D物体，比如角色、建筑、道具等。使用此域的材质会参与到 Base Pass 中，将其表面属性写入G-Buffer（如果是不透明物体），或者在Forward Rendering Pass中被渲染（如果是半透明物体）
• Post Process (后处理): 用于创建全屏的视觉效果，如滤镜、边缘检测、调色、辉光、景深、卡通效果等。它在Post Processing阶段被执行。此时，这个材质可接收所有G-buffer中的图像作为输入（通过SceneTexture节点），处理后输出最终的画面颜色。它不参与任何3D空间的光照计算
• UI (用户界面): 用于UMG（Unreal Motion Graphics）中的UI元素，如按钮、血条、面板等。它在一个独立的UI渲染通道中被执行。这个通道通常在所有3D场景和后处理都完成之后，将UI元素叠加到屏幕的最上层。它的渲染非常简单，通常是无光照的，并且使用特殊的顶点信息来处理屏幕空间的布局
• Light Function (光照函数): 用来给光源（如点光源、聚光灯）增加纹理和动态效果，比如模拟穿过树叶的光斑、投影仪效果。它在Lighting Pass中被调用。当引擎计算某个光源对像素的影响时，会执行这个材质，用它的输出值（通常是灰度值）来调制（乘以）该光源的强度和颜色。它本身不渲染任何物体，而是作为光照计算的一部分
• Decal (贴花): 将一个材质投射到场景中的其他物体表面上，比如墙上的弹孔、地面的血迹。 它在一个专门的Decal Pass中被处理。在延迟渲染中，这个通道通常在Base Pass之后、Lighting Pass之前。贴花材质会修改G-Buffer中对应像素的属性（如改变Base Color、Roughness等），从而影响后续的光照计算结果。

Blend Mode (混合模式)

第二项 Blend Mode (混合模式) 应该一看就懂，透明物体不兼容延迟渲染，UE5也是单开前向渲染处理，所以透明物体需要改动这个选项，基本上也是透明物体选择Translucent即可：

• Opaque (不透明): 用于所有不透明的实体物体，如墙壁、金属、石头。这是延迟渲染管线的理想选择。在Base Pass中，它的像素着色器输出结果会直接写入G-Buffer，并完全覆盖之前该像素的任何信息。它还会写入深度缓冲区，用于遮挡判断。这是性能最高的模式
• Masked (遮罩/镂空): 用于有锐利边缘、非0即1透明效果的物体，如铁丝网、窗格、树叶（低成本做法）。同样可以高效地走延迟渲染路径。它在Opaque的基础上增加了一个Opacity Mask输入。在像素着色器中，引擎会根据这个输入值与一个阈值（通常是0.5）进行比较，来决定是否抛弃 (discard) 这个像素。如果保留，它的行为就和Opaque一样，写入G-Buffer；如果抛弃，则什么都不做。它也写入深度，可以正确遮挡。
• Translucent (半透明): 用于需要平滑过渡透明效果的物体，如玻璃、水、烟雾、幽灵。强制切换到前向渲染路径。这是它与前两者的核心区别。这类物体必须在所有不透明物体渲染完毕后，在Forward Rendering Pass中进行渲染。它的像素着色器会计算出最终颜色和透明度（Opacity），然后在GPU的Output Merger阶段，根据经典的Alpha混合公式 最终颜色 = 源颜色 * Alpha + 背景颜色 * (1 - Alpha) 与场景颜色缓冲区中的颜色进行混合。它通常不写入深度缓冲区（以避免排序问题），这也是半透明物体之间经常出现穿插错误的原因。
• Additive (叠加) & Modulate (调制): Additive用于发光特效，如火花、能量护盾（最终颜色 = 源颜色 + 背景颜色）。Modulate用于暗化背景，如阴影贴片（最终颜色 = 源颜色 * 背景颜色）。它们都是Translucent的变体，同样走前向渲染路径，只是在Output Merger阶段使用了不同的混合公式

Shading Model (着色模型)

这一项基本上可以理解为选择不同的BRDF - 双向反射分布函数，影响Lighting Pass或Forward Rendering Pass的着色原理，这里我以次表面散射相关的几个选项为例，对比着看就很清晰：

Subsurface (基础次表面散射): 使用一个简单的欺骗手段，模拟光线穿透的效果。标准的漫反射光照模型：Diffuse = max(0, dot(N, L))会在物体的背光面（dot(N, L) <= 0）产生硬朗的明暗分界线。Subsurface模型通过一个"wrap"因子来平滑这个过渡，将光照“包裹”到阴影区域。其核心公式可以简化理解为：

float NdotL = dot(N, L);
// Wrap factor allows NdotL to effectively go from [-wrap, 1] instead of [0, 1]
float wrap_factor = 0.5; // Example wrap value, usually controlled by material
float wrapped_NdotL = (NdotL + wrap_factor) / (1.0 + wrap_factor);
float lit_amount = max(0, wrapped_NdotL);

// Blend between base color and subsurface color based on how "backlit" it is
vec3 final_color = lerp(BaseColor, SubsurfaceColor, 1.0 - lit_amount);
// The actual UE implementation is more complex, but this is the core idea.

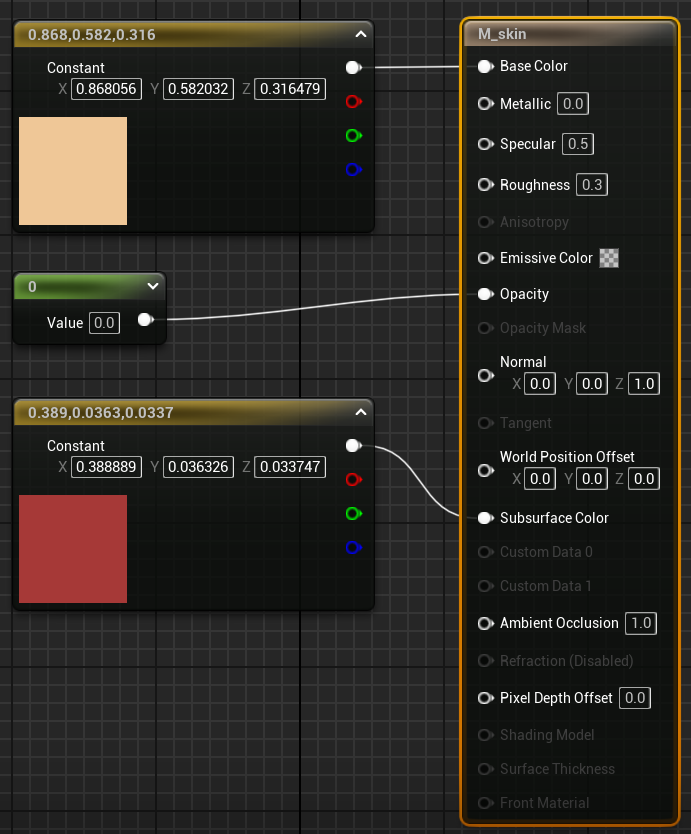

简单尝试一下，将材质连接为这样（三个选项依次是Surface，Opaque，Subsurface ），创建个立方体看看：

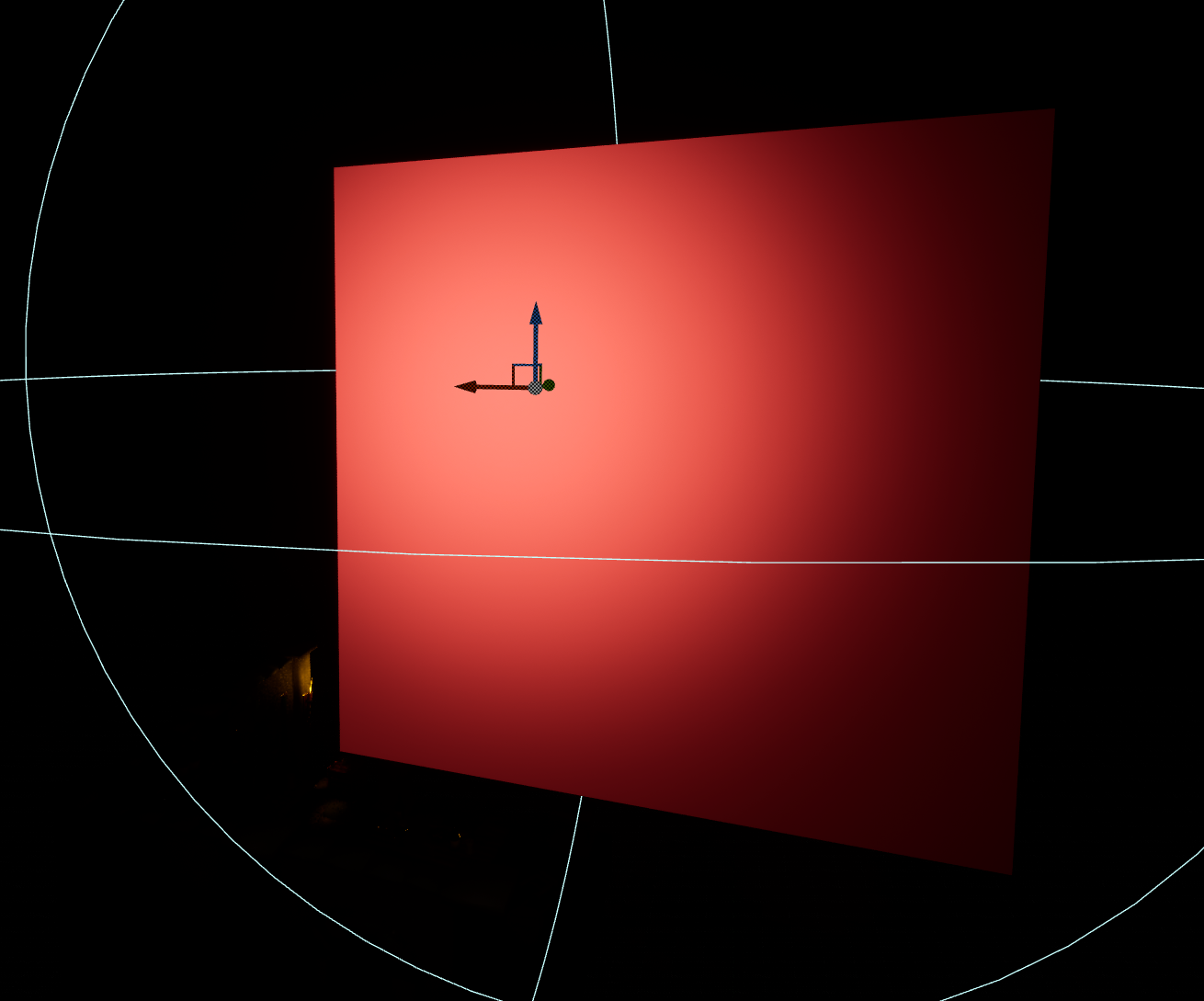

可以看到只是简单的将背后的灯光映射到前面来了，与物体的厚度没有任何关系

只用于远景物体或不重要的有机物，如远处的植物叶片，简单的材质，如果冻、软糖等

Preintegrated Skin (预积分皮肤)：预先计算好一个查找表（Lookup Table, LUT），X轴是dot(N, L)，代表光线入射角的余弦值，Y轴代表表面曲率的近似值，具体原理其实不太需要管，依旧是一个近似的思想，这个材质就不展示了，其实只有漫反射的“模糊”效果，以及将阴影染色为次表面颜色，没有任何透射的感觉，只用于角色皮肤

Subsurface Profile (次表面配置文件): UE5用于实时渲染的最高质量、最物理准确的SSS方法，使用屏幕空间扩散 (Screen-Space Diffusion)：

1. 分离光照: 在渲染G-Buffer时，使用Subsurface Profile的材质会标记其像素。然后，在光照阶段，这些像素的漫反射光照结果被渲染到一个单独的缓冲区
2. 多核模糊与加权: Subsurface Profile资产定义了一组（通常是6个）高斯核（Gaussian Kernels），每个核有自己的半径（Radius）**和**权重（Weight/Color）。这模拟了不同波长的光（如红、绿、蓝）在介质中散射的距离不同。引擎会对光照缓冲区进行多次、不同半径的高斯核模糊，然后根据Profile中定义的权重将这些模糊结果加权求和。具体来说：Scatter Radius决定了在屏幕空间中采样圆的大小，执行高斯模糊，当着色器从中心像素 C 去采样邻近像素 S 时，此时当然可以获得C 和 S的在世界空间中的位置，如果它们之间的距离太远，则拒绝该采样
3. 然后将计算出的屏幕空间散射光照结果与原始场景（特别是该物体的镜面反射部分）合成

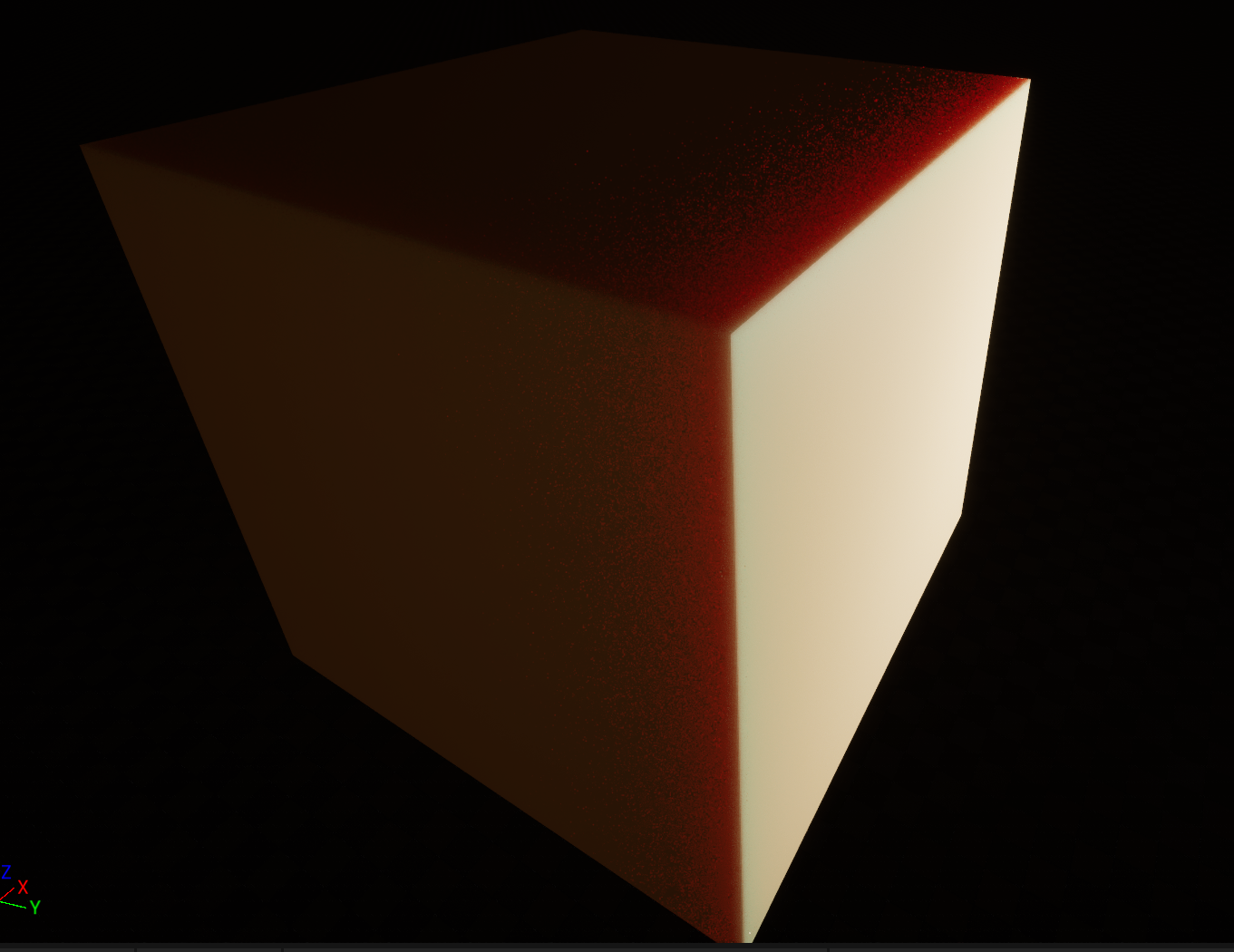

可以看到准确模拟出了光线透过材质的感觉，需要更细致的调节Subsurface Profile的参数来缓解噪点

举这个例子只是为了对Shading Model这个选项有个大概的感觉，大部分时候，选择Default Lit即可

类似的选项还有Translucent->Lighting Mode，Post Process Material->Blend Location等，后面涉及到再说

熟悉材质节点编辑器

创建一个基础材质，来快速认识一下UE5的材质编辑器，打开内容浏览器，右键创建一个材质，双击进入编辑：

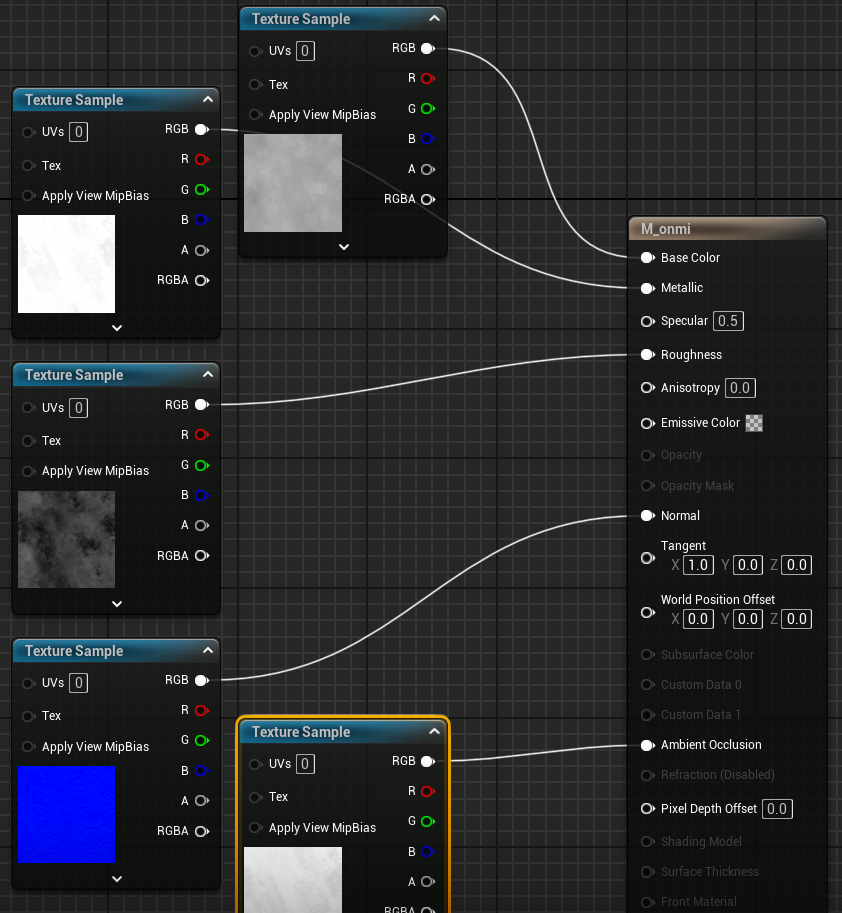

默认创建的材质是"Surface+Opaque+Default Lit"，即最常用的不透明默认光照材质，右键搜索“TextureSample”创建纹理采样节点，或者直接从内容浏览器拖入纹理，连接一些常用的材质通道，应该是比较直观的

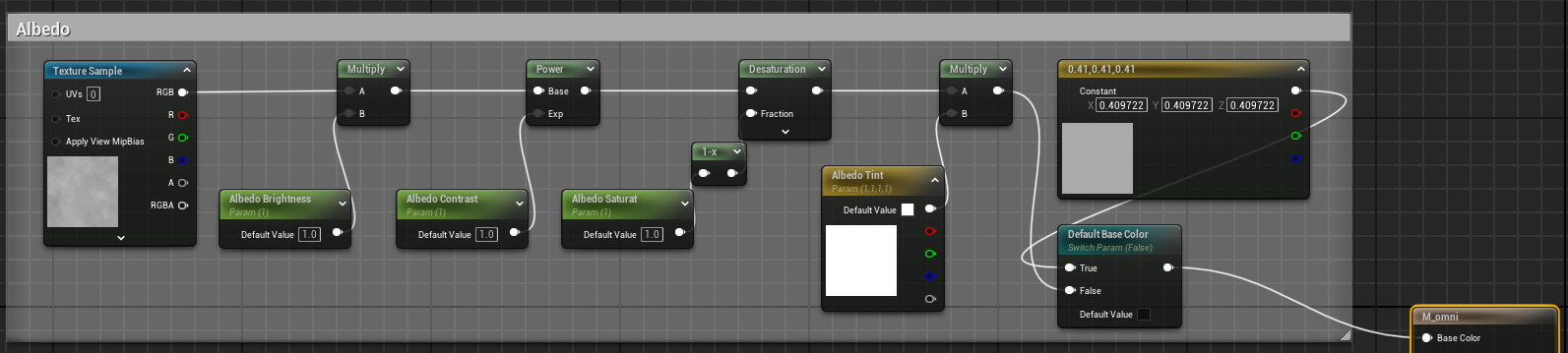

接着可以尝试给每个通道加入一些调整，以基础颜色为例，如下图：

所有节点都可以右键搜索找到，其中的"Param"节点为常量参数节点，搜索"constant"以添加，并在节点上“右键->Convert to Parameter”转换为参数，然后这个参数就可以在窗口中看到，并在材质实例中调节（在内容浏览器对材质“右键->Create Material Instance”创建此材质的实例）：

这些参数节点可以添加名字、分组和设置排序优先级等，不多赘述。贴一些快捷键，加速常用节点创建速度：

• 数字键 (用于创建常量和向量):

  • 1 + 左键: 创建 常量 (Constant) - 单个浮点数，常用于控制粗糙度、金属度等
  • 2 + 左键: 创建 二维常量 (Constant2Vector) - 两个浮点数，常用于控制UV坐标
  • 3 + 左键: 创建 三维常量 (Constant3Vector) - 三个浮点数，最常用于表示RGB颜色
  • 4 + 左键: 创建 四维常量 (Constant4Vector) - 四个浮点数，常用于表示带Alpha通道的RGBA颜色
• 字母键 (用于创建常用函数和节点):
  • A + 左键: 创建 加法 (Add) 节点
  • M + 左键: 创建 乘法 (Multiply) 节点。
  • D + 左键: 创建 除法 (Divide) 节点
  • E + 左键: 创建 **幂节点 (Power)**节点
  • S + 左键: 创建 标量参数 (ScalarParameter) - 一个可命名的、可在材质实例中修改的浮点数。
  • V + 左键: 创建 向量参数 (VectorParameter) - 一个可命名的、可在材质实例中修改的颜色值
  • T + 左键: 创建 纹理取样 (TextureSample) - 用于对纹理进行采样，是最核心的节点之一
  • U + 左键: 创建 纹理坐标 (TextureCoordinate) - 即UV坐标，用于控制纹理的平铺和偏移
  • L + 左键: 创建 线性插值 (LinearInterpolate / Lerp) - 根据Alpha值在A和B之间进行混合
  • P + 左键: 创建 平移 (Panner) - 使UV坐标随时间移动，制作流动效果
  • N + 左键: 创建 归一化 (Normalize) - 用于将向量的长度变为1，在处理法线等数据时非常重要
  • O + 左键: 创建 1-x (OneMinus) - 计算 1 - 输入值，常用于反转遮罩

深入材质系统

这一节中，用一些小例子，来简单熟悉一下材质系统，并探索原理

雪地

首先是一个闪光的雪地材质，先准备一张工具纹理：

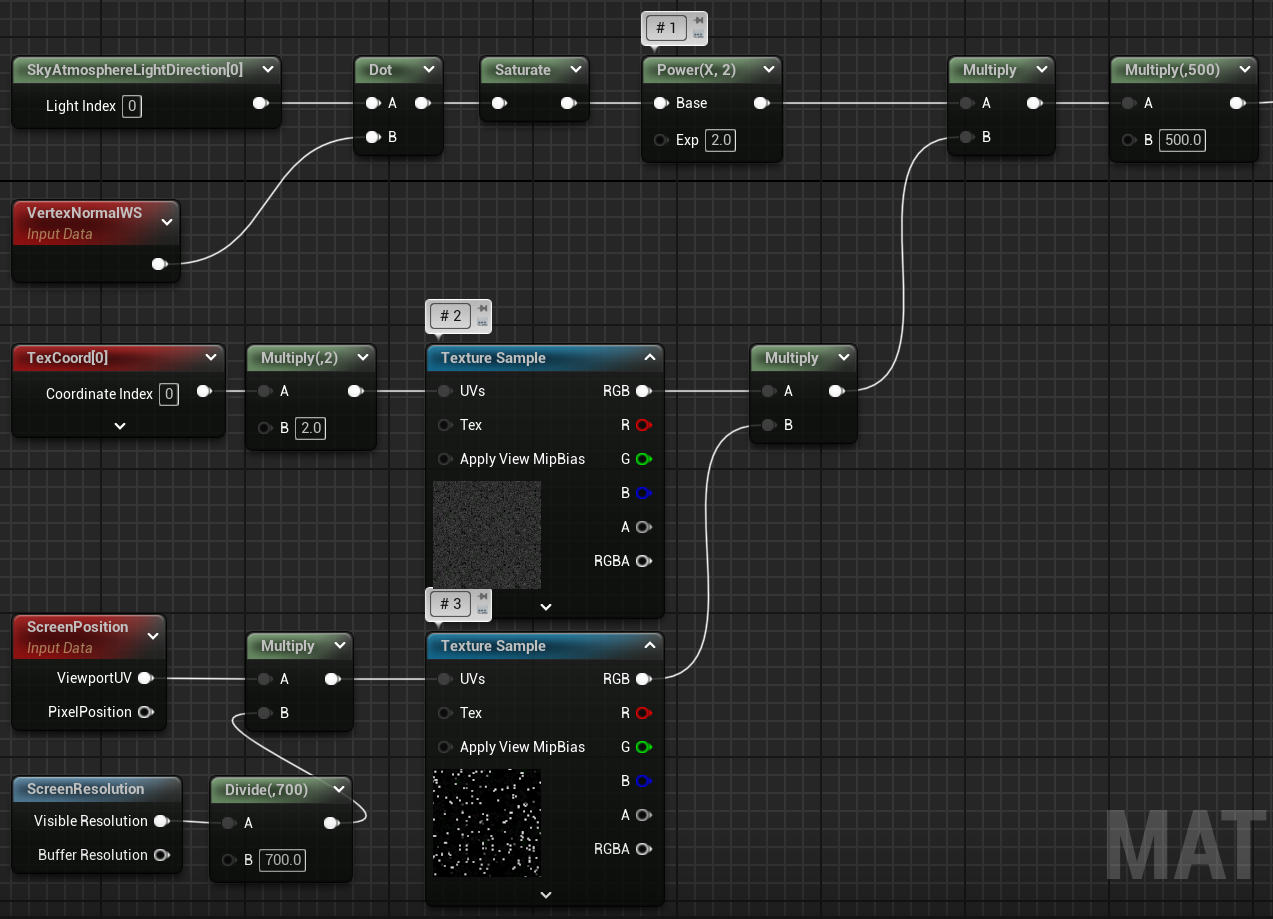

使用PS可以轻松创建这种纹理，大概是“填充->添加模糊->色阶”。然后是材质：

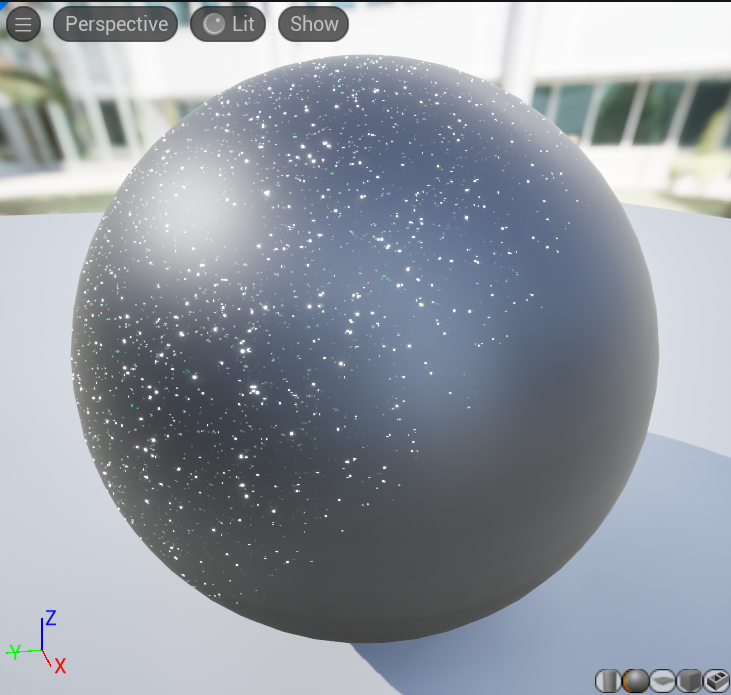

将最后的节点接入Base Color看看效果，调整视角，可以看到朝向阳光的闪光的白点：

这部分材质最后其实是接入Emissive Color的，但一个最重要的技巧是，将结果接入Base Color以阶段性的观察结果。用这个技巧分解上面的节点组，将标记为"# 1", "# 2", "# 3"的节点接入Base Color，结合节点的名字（或按住Ctrl+Alt查看节点说明），原理应该比较容易了，由于是第一个例子，这里详细说明一下：

1. (# 1)：将太阳光和物体顶点法线点乘，这样朝向阳光的地方为正值，背向阳光为负值，"Saturat"节点将结果钳制到[0, 1]（大于1为1，小于0为0），然后通过"Power"调整对比度
2. (# 2):："TextureSample"这个节点，默认不连接UVs引脚时即通过物体顶点UV采样，可以通过"TextureCoord[0]"显式获取这个UV，乘以一个值即可缩放纹理
3. (# 3)：通过屏幕UV采样纹理，即可将纹理“固定”在屏幕上，实现特殊的视觉效果，这里除以"700"的节点可以升级为参数，来调整效果

然后依次相乘这些结果，# 2 × # 3即闪光效果，# 3的纹理是固定在屏幕上的，而# 2随物体或摄像机的变化而变化，只有它们俩正好重合结果才会为“1”。# 1则是为了保证闪光点出现在向阳面

最后随便找一个雪地的图片纹理，有基础颜色和法线即可，这里就不展示最终效果了

透明材质（冰块）

原理

接下来是Blend Mode中的Translucent材质，看了开头的管线说明，就知道虚幻5默认的管线是没有任何“真实”光追效果的，包括折射、镜面反射、自发光等等，所有的这些都还是传统管线的近似模拟，只不过虚幻5属于这些方法的集大成者，有时候效果都让人误以为是光追。所以制作材质时要注意这一点，很多时候与其他3D软件里常用的离线渲染器不同，例如这里的冰块材质，一般使用一些小技巧来模拟折射

首先是对“延迟渲染+前向渲染”的透明物体渲染方法有个概念，即只渲染物体的表面，并没有光线在物体内部的穿行、衰减和散射。通过一系列方法对“体积感”进行近似，你可以想象通过各种技巧，计算出一个“透明度”，然后将其叠加在原始图像中（原始图像即：当渲染半透明物体时，引擎已经有了一个渲染好不透明物体的背景图像）对于不同的效果，有如下一些方法：

折射 (Refraction)：扭曲背景

半透明材质的Refraction输入（通常是一个IOR值，Index of Refraction）与物体的表面法线（Normal）结合，计算出一个UV偏移量。着色器使用这个偏移后的UV坐标去采样原始图像。结果就是，看到的“穿过”物体的背景被扭曲了，看起来就像光线发生了折射

吸收 (Absorption) 和 透射 (Transmission)：为光线上色

基于比尔-朗伯定律 (Beer-Lambert Law) 的简化。定律指出，光的强度随穿透介质的距离呈指数衰减。 * FinalColor = TransmittanceColor * exp(-AbsorptionCoefficient * Distance) * 在UE中，通常用更简单的方式来模拟。

如何知道穿透介质的距离？这个话题先省略，后面用到了再提

散射 (Scattering)：让体积变得浑浊

开头管线简述中详细提到过，虚幻实际上将其分类到了"Opaque"，即不透明物体，可见延迟管线还是比较讨厌“透明”的东西

光照

开始具体的材质之前，最后通过一个选项来宏观的看看Translucent材质的光照特性，找到材质细节中的"Translucency->Lighting Mode"，

其中有两大分类：体积光照（Volumetric） 和 表面光照（Surface）

体积光照（Volumetric）

虽然上面说了，没有光线在物体内部的穿行的部分，但这是针对”画面颜色“而言的，对于光照，虚幻5还是使用了一些技巧，用于一类特殊的透明物体，即烟雾

其原理为一个放置在场景中的稀疏3D体素网格，每个体素（或叫样本点）存储了该空间位置的光照信息，可以通过Show > Visualize > Volume Lighting Samples来查看这些样本点，这些信息用球谐函数（Spherical Harmonics, SH）来编码，学过图像学的各位应该对这个不陌生。具体来说，一个二阶球谐的L0 (零阶)代表该点的平均环境光（Non-Directional），是一个单一的颜色值，L1 (一阶)包含4个值，可以重建出一个主导光方向和颜色，而几个选项的区别如下：

1. Volumetric NonDirectional (体积非定向)：物体的每个像素（或顶点）会找到其在世界空间中位置周围的几个最近的体积光照样本点。它只采样这些样本点的 L0 (零阶) SH系数，并进行三线性插值。得到一个单一的、没有方向性的颜色值，乘以材质的基色
2. Volumetric Directional (体积定向)：同时采样L0和L1的SH系数。使用L1系数重建出一个近似的主光源方向向量（LightVector）和颜色。然后进行一个简单的兰伯特光照计算：FinalColor = AmbientColor(L0) + DirectionalColor(L1) * saturate(dot(Normal, LightVector))
3. Volumetric PerVertex (体积逐顶点）：光照计算从像素着色器（Pixel Shader）移到了顶点着色器（Vertex Shader）中，适用于顶点密度非常高的物体

表面光照（Surface）

1. Surface ForwardShading (表面正向渲染)：这个没什么特殊的，理解为常规的正向渲染实现就行，最高质量，最高开销，支持完整的PBR光照模型（类似GGX BRDF），其间接光从Image-Based Lighting (IBL) 和光照探针采样，质量很高
2. Surface TranslucencyVolume (表面半透明体积) ：这个是默认模式，直接光和表面正向渲染类似，但间接光用体积光照实现，开销更低

材质

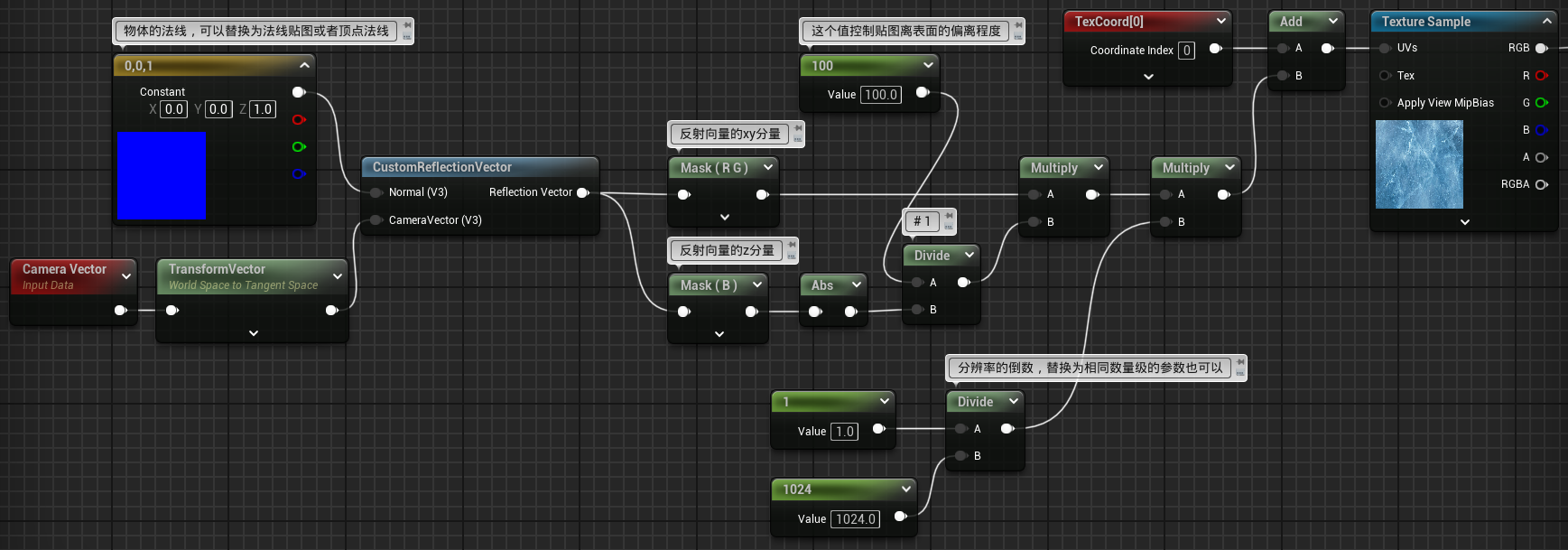

原理部分就这样了，创建一个冰块材质来轻松一下吧：

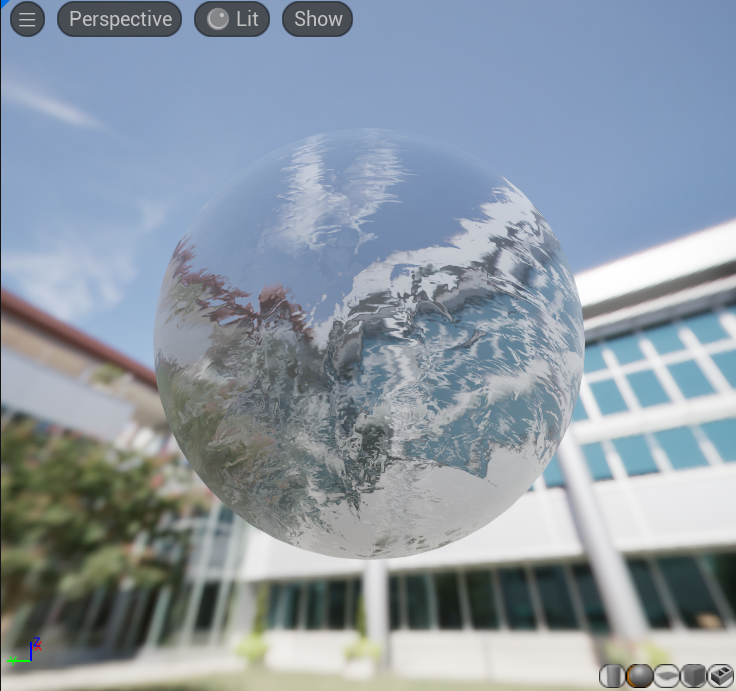

同样将最后的节点接入Base Color，将材质预览替换为立方体，转动观察，由于是动态效果，就不上图了，能看到材质好像在物体内部一样，模拟了冰块的内部细节。这就是一个典型的对”体积感“的模拟，通过一些巧妙的向量运算，形成视觉上的错觉。在上图最左边，在切线空间中计算视线的反射方向（切线空间可以理解为，在z轴与物体法线对齐的局部坐标系中运算），想象当视角掠过物体表面时（视线与物体法线夹角接近90度），此时的反射向量z轴很小，# 1节点值比较大，此时其xy分量对最后纹理的UV产生较大偏移

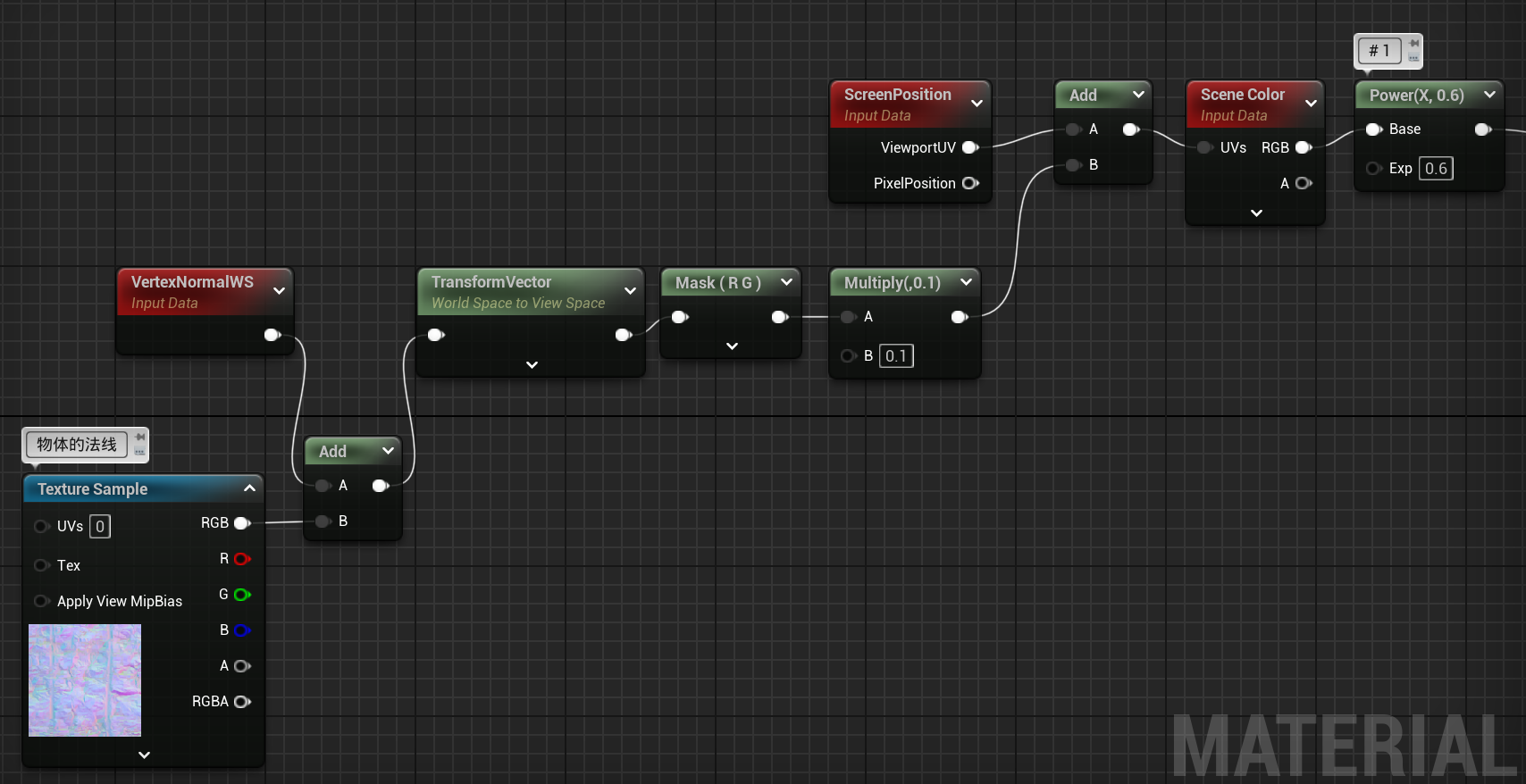

然后是模拟折射的部分：

最简单的模拟方法，调整几个数值以控制折射程度

最后混合一下上面的两个部分，有点麻烦就不上图了，需要的可以下载自取

更多例子WIP...

后处理材质

后处理材质就是”屏幕空间效果“，如果不太熟悉图形学，可以理解为滤镜，但我们能获取的不止有原始图像，还有每个像素点处物体的位置、法线、颜色、深度等等，获取到这些图像后，根据这些信息计算想要的效果。虚幻5主线就是延迟渲染，所以G-buffer可以获取的东西相当多，你能想到的能写入G-buffer的信息都有

创建一个材质，选择Material Domain为Post Process，下拉看到”Post Process Material->Blendable Location“，这是相当重要的一个选项，决定了你在此材质中定义的屏幕空间效果在哪一阶段被应用，而在每个阶段获取的图像是不一样的，这个其实相当玄学，建议是对于每个后处理材质，都一个个试过去，或者这样：

搜索"SceneTexture"节点，这个即是从G-buffer获取图像的节点，选择每一个"Scene Texture Id"观察是什么，而这些图像在不同的”Post Process Material->Blendable Location“定义的阶段中又不一定一样，请务必注意这一点

具体遵循的规则相当复杂，这里简单列举，仅供参考：

1. Scene Color Before DOF (景深前): 在完成了基本的光照、反射、环境光遮蔽之后，但在计算景深（Depth of Field, DOF）效果之前，整个画面都是清晰的。因为景深效果还没被应用，所以没有模糊的区域

2. Scene Color After DOF (景深后)：在景深效果计算完成之后，但在运动模糊（Motion Blur）之前。画面中已经有了模糊和清晰的区域。根据摄像机的焦点设置，焦外的物体已经被模糊处理

3. Translucency After DOF (景深后的半透明)： 这是一个比较特殊的注入点。它作用于半透明物体被渲染并叠加到场景上的时候。此时，不透明场景已经完成了景深计算。专门处理半透明物体，可以获取半透明物体本身的颜色，以及它背后的、已经经过景深处理的场景颜色。改变半透明物体（如玻璃、水、鬼魂）与背景混合的方式。例如，让透过玻璃看到的模糊背景产生特殊的色散或扭曲效果

4. SSR Input (屏幕空间反射输入)：这不是一个直接修改最终画面的阶段。它修改的是用于计算屏幕空间反射（Screen Space Reflections, SSR）的输入源。可以在此（计算反射前），手动移除某些物体（如玩家角色）对反射的贡献，或者降低输入图像的复杂度来优化性能。也可以对反射源增加噪点或扭曲，创造特殊效果

5. Scene Color Before Bloom (辉光前)：在景深之后，但在计算辉光（Bloom）效果之前，辉光是基于图像中高亮度区域产生的。通过在这个阶段修改图像，可以增强或减弱某些区域的亮度，从而控制它们是否产生辉光以及辉光的强度。例如，让一把魔法剑发出强烈辉光，同时阻止旁边一面同样很亮的白墙产生辉光

6. Replacing the Tonemapper (替换色调映射器)：取代UE默认的色调映射器（Tonemapper）。此时的图像是已经完成了所有效果（景深、运动模糊、辉光等）叠加后的最终HDR线性空间图像。你的材质必须负责将这个HDR图像转换成显示器能够显示的LDR（低动态范围）、sRGB空间的图像。实现完全自定义的电影调色、LUT（颜色查找表）应用

7. Scene Color After Tonemapping (色调映射后)：后处理链的最后一个阶段，在色调映射完成之后，但在渲染UI之前。添加暗角（Vignette）、胶片颗粒（Film Grain）、屏幕划痕等。这些效果在LDR空间下操作更简单，也更符合直觉。对最终画面进行一些简单的亮度/对比度调整。因为HDR信息已经丢失，所以不适合做大的色彩改动，很适合做最终的“覆盖式”效果

阶段名称	位置	图像特征 (颜色/动态范围)	关键点/用途
Scene Color Before DOF	景深前	线性 / HDR	画面全清晰，适合做描边、边缘检测
Scene Color After DOF	景深后	线性 / HDR	画面带景深模糊，适合做镜头污渍等前景效果
Translucency After DOF	半透明混合时	线性 / HDR	专门处理半透明物体与背景的混合
SSR Input	SSR计算前	线性 / HDR	修改SSR的反射源，而非最终画面
Scene Color Before Bloom	辉光计算前	线性 / HDR	控制哪些区域产生辉光
Replacing the Tonemapper	色调映射阶段	输入: 线性/HDR -> 输出: sRGB/LDR	完全自定义颜色分级和画面风格，最强大
Scene Color After Tonemapping	色调映射后 (最后)	sRGB / LDR	LDR图像，适合做暗角、胶片颗粒等最终屏幕效果

总的来说，首先明确效果要在HDR还是LDR空间，然后是景深/透明物体/反射/辉光这几个特殊需求，剩下不清楚的就一个个试过去就行

物体描边

物体描边是后处理的一个经典应用，就用这个例子来熟悉一下后处理材质的创建方法吧

原理很简单，检测屏幕深度/法线的边缘，即值发生剧烈变化的地方，这里以深度为例

还是创建一个新的材质，在材质细节窗格，选择"Material Domain->Post Process"。首先来获取深度缓冲，右键添加"SceneTexture"节点，在这个节点当中，我们有两种选择，"SceneDepth"和"CustomDepth"，SceneDepth即全场景所有物体的深度，而CustomDepth则是仅对我们选择的物体渲染深度，两种有不同的适用场景，对于物体描边，建议使用CustomDepth（Custom Depth可以将描边效果精确地限定在特定物体上，避免对整个场景（如远处的背景）都产生不必要的边缘计算，性能更好，控制更精确）

要使用CustomDepth，先在"Project Settings->Engine->Rendering->PostProcessing->Custom Depth-Stencil Pass"选择启用，然后对于想渲染深度的物体，注意选中其"StaticMeshComponent"而不是Actor的根节点（这里一定注意），搜索"Render CustomDepth Pass"并启用。随后可以在视图中"Lit->Buffer Visualization->CustomDepth"查看

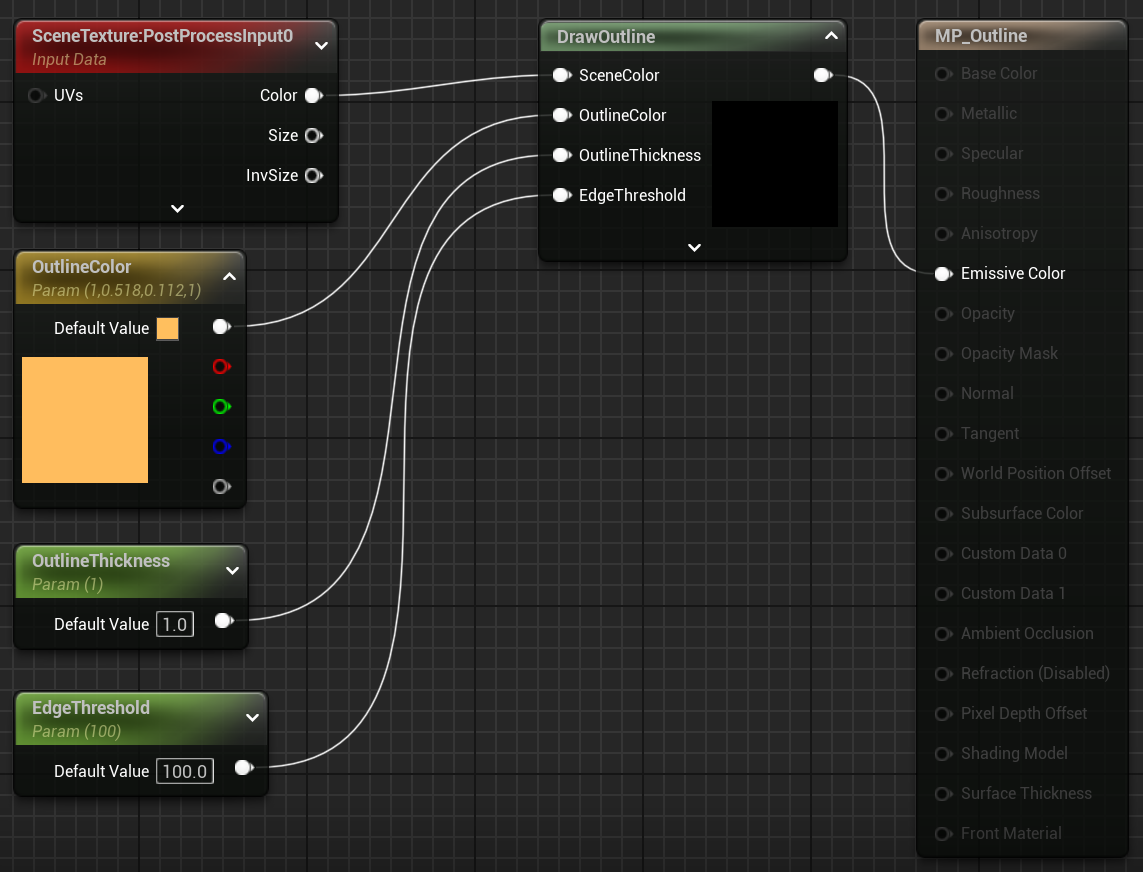

随后转到材质：

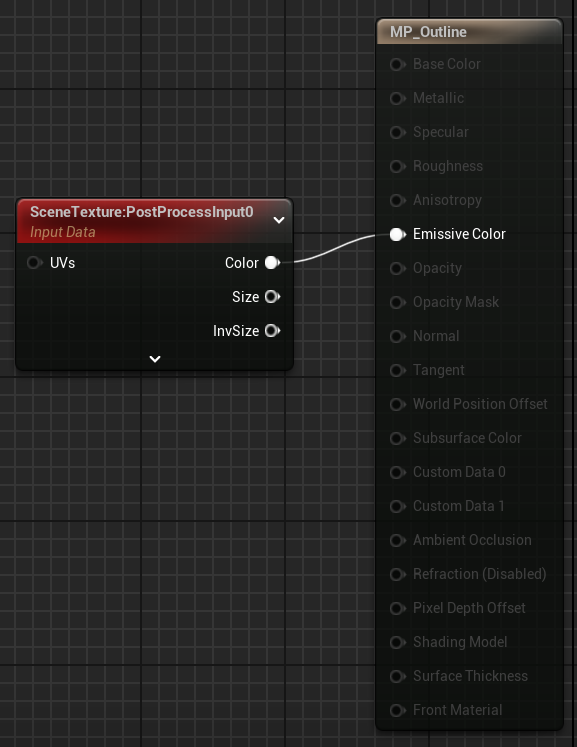

这里的"SceneTexture::PostProcessInput0"是渲染好的场景结果，一般都会将其他效果叠加在上面。然后"DrawOutline"是一个自定义节点，右键搜索"Custom"以添加，这个节点允许添加HLSL代码，一般来说后处理效果逻辑是比较复杂的，用代码会更简单清晰，我们添加下面的代码：

• 点击跳转或手动查看：代码附录

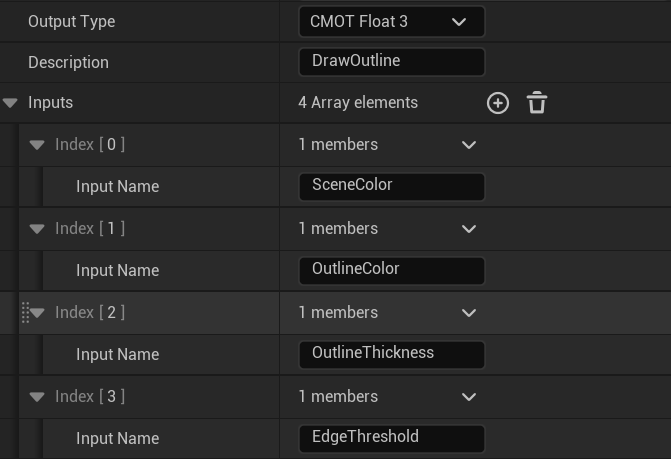

注释的非常清楚了，就不多做解释，注意在这里获取的深度是单位为cm的距离摄像机的距离，随后定义好custom节点的输入和输出：

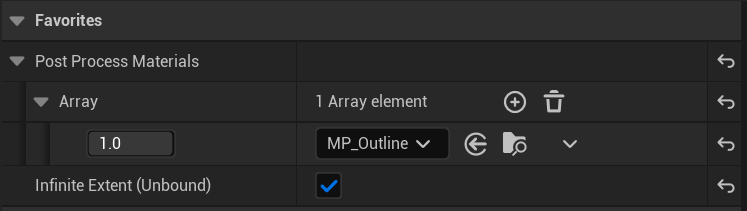

材质就创建完成了，随后在场景中使用它，在快速添加中找到"Volumes->Post Process Volume"，修改其属性：

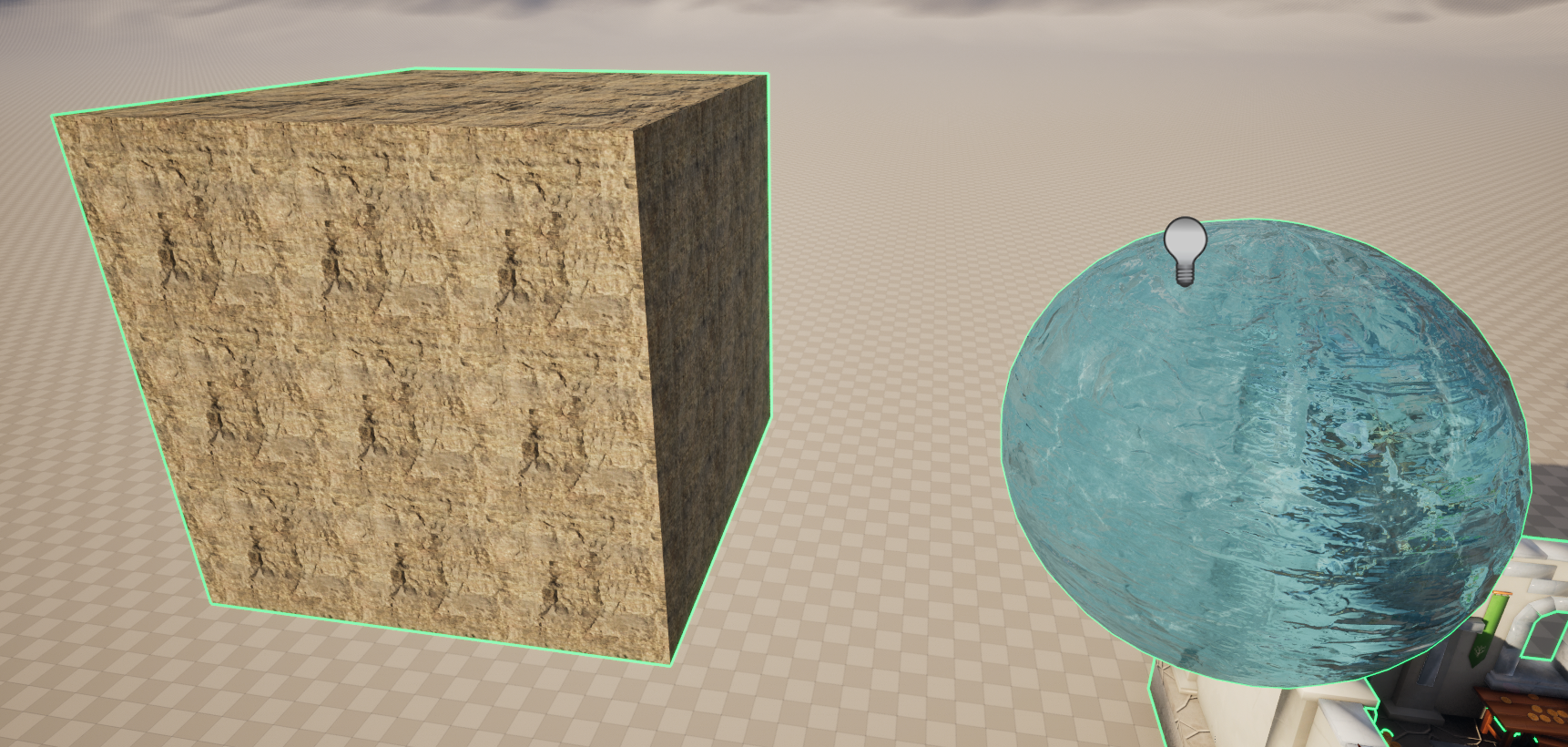

选择创建好的材质，"Infinite Extent (Unbound)"意思是作用于全屏，请根据需求开启。看看效果（这个效果没法在材质编译器预览，因为编译器中不存在自定义深度）：

最后再提一下"SceneTexture"这个节点以及其对应代码中的"SceneTextureLookup"函数，在后处理材质中，至少拖入一个SceneTexture节点以防止编译报错（即使你不用）：

[SM6] /Engine/Generated/Material.ush:3374:27: error: use of undeclared identifier 'SceneTextureLookup'
	    float NeighborDepth = SceneTextureLookup(SampleUV, 13, false).r;
	                          ^

大概原理是有这个节点才会包含这个函数声明，所以这个编译报错其实也可以不用管，最终的材质会用于正确的上下文

风格化（卡通）

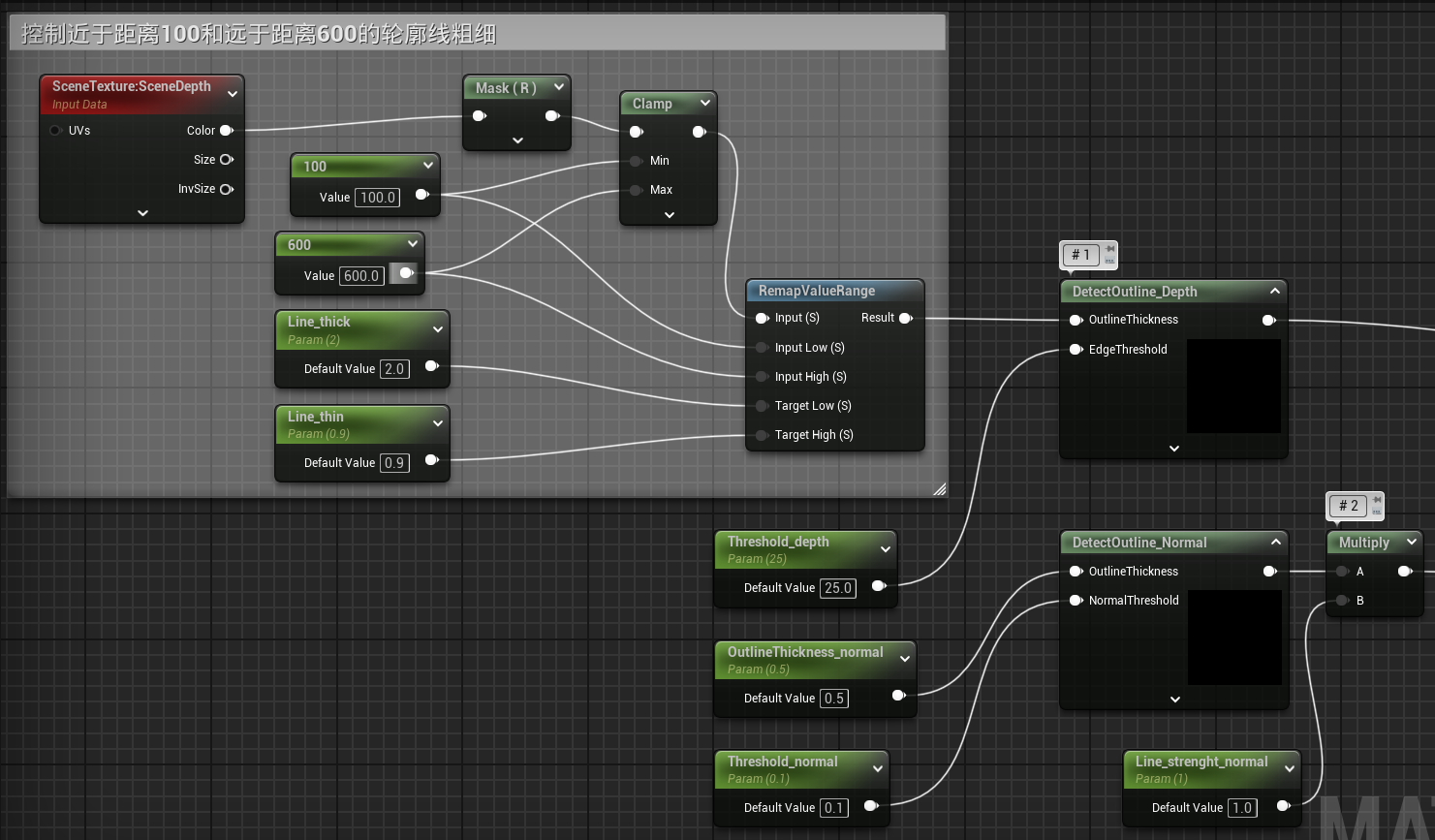

同样的，了解完上面的基础操作后，来一个复杂点的例子，首先将上面的描边算法再简化一下，并添加法线边缘检测：

注意图中有两个边缘检测的自定义节点，DetectOutline_Depth和DetectOutline_Normal，分别是检测深度的边缘和法线的边缘，深度边缘一般是物体的外轮廓，而法线边缘则是物体的所有拐角。这里为深度检测添加了一个根据距离控制描边粗细的逻辑，不然远处的描边会看上去比较凌乱

代码如下：

• 点击跳转或手动查看：代码附录

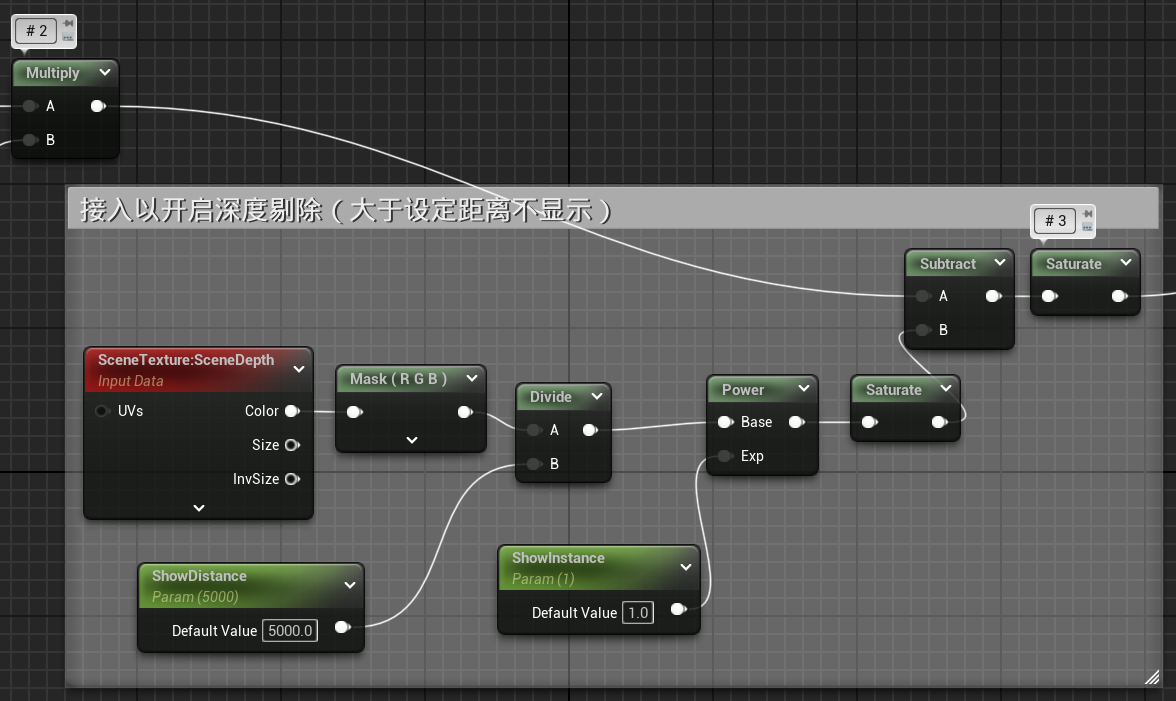

随后对于法线轮廓，同样剔除超过某个深度的部分，不然视角效果会比较乱：

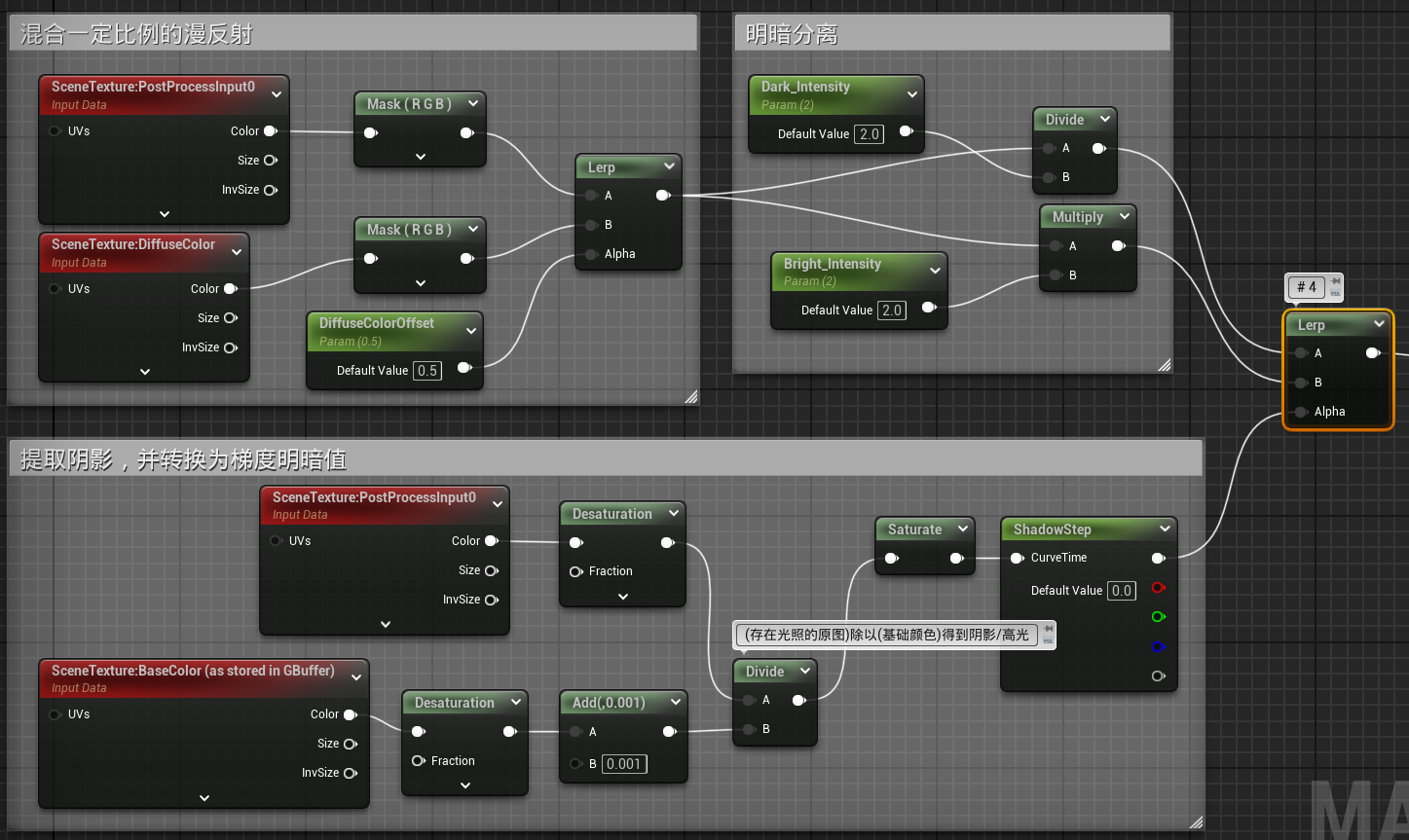

接着处理原始画面，添加一些卡通的效果，例如混合漫反射颜色，制造分层的阴影：

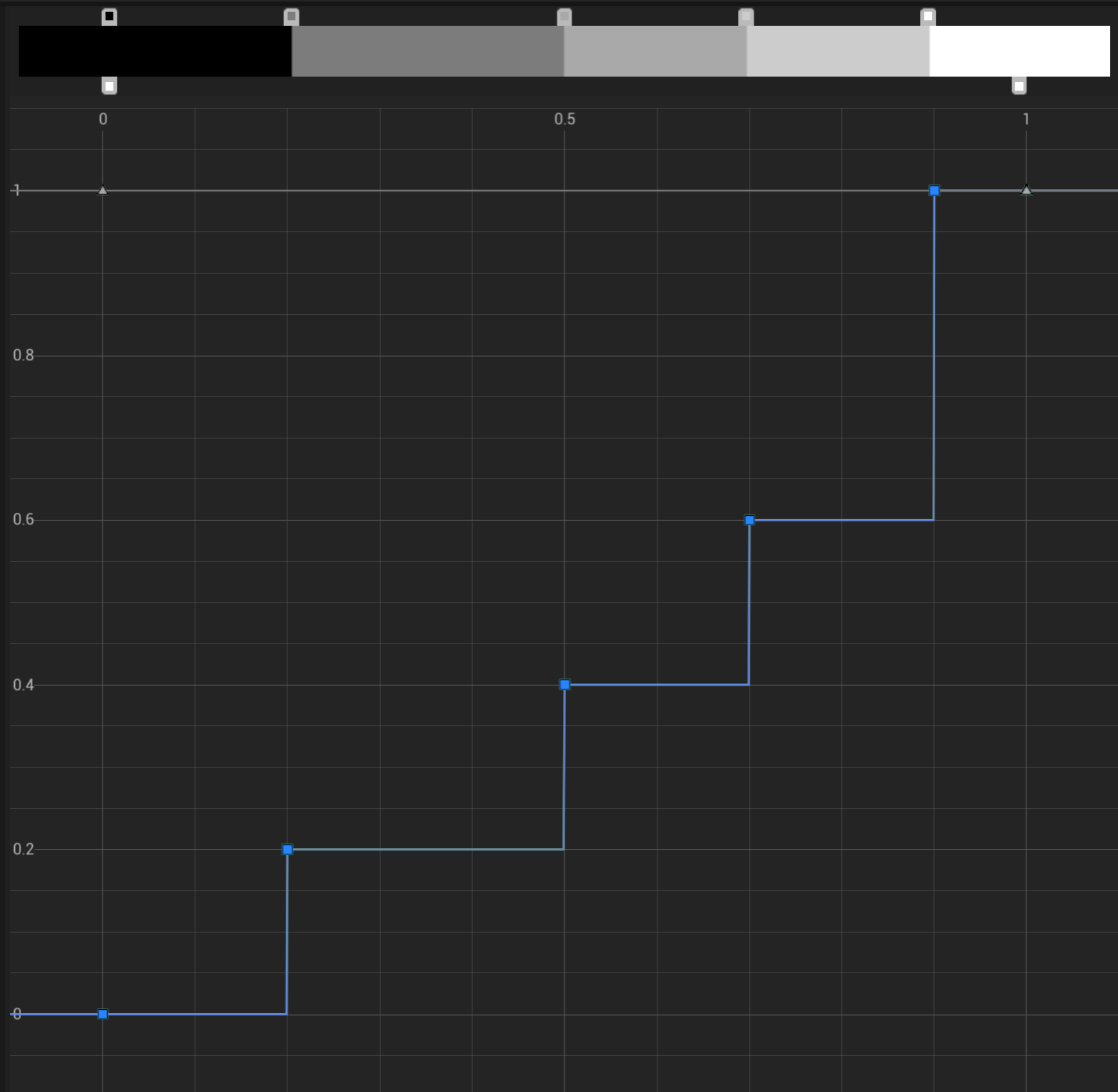

其中的ShadowStep为一个"CurveAtlasRowParameter"节点，即一个类似渐变映射的节点，依赖于两个外部资产：曲线 (Curve) 和 曲线图谱 (Curve Atlas)，首先在内容浏览器创建一个曲线（曲线线性颜色 (CurveLinearColor)），拉成阶梯状就行：

然后创建曲线图谱 (Curve Atlas Asset)，在"Gradient Curves"中添加上面的曲线就行，其会自动生成一个纹理，其中每一行像素就代表一个添加的曲线，虽然这里只有一个，但还是要操作一下

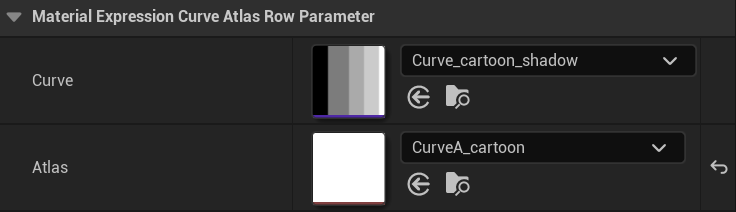

随后回到材质编辑器，选择CurveAtlasRowParameter节点，添加刚刚的两个资产就行：

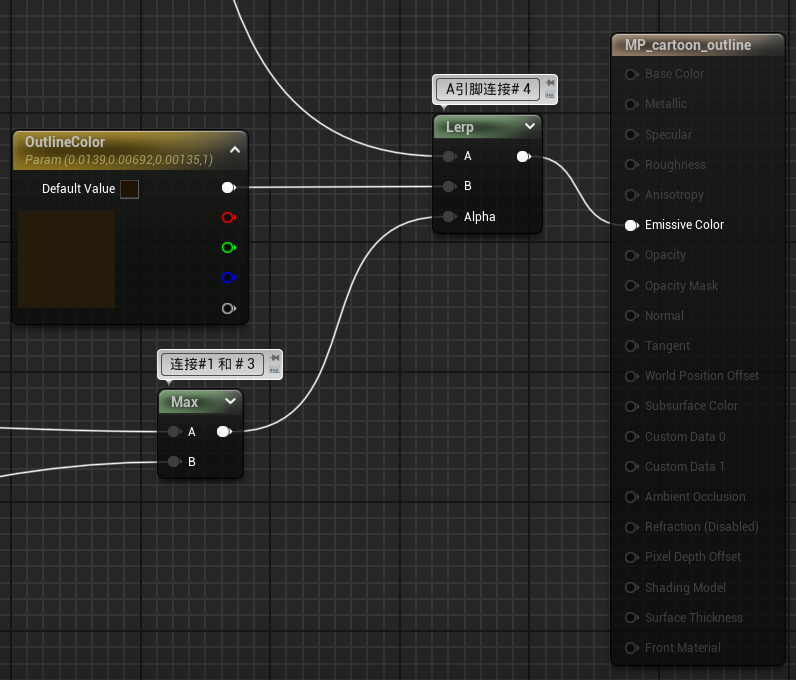

最后，连接所有的节点：

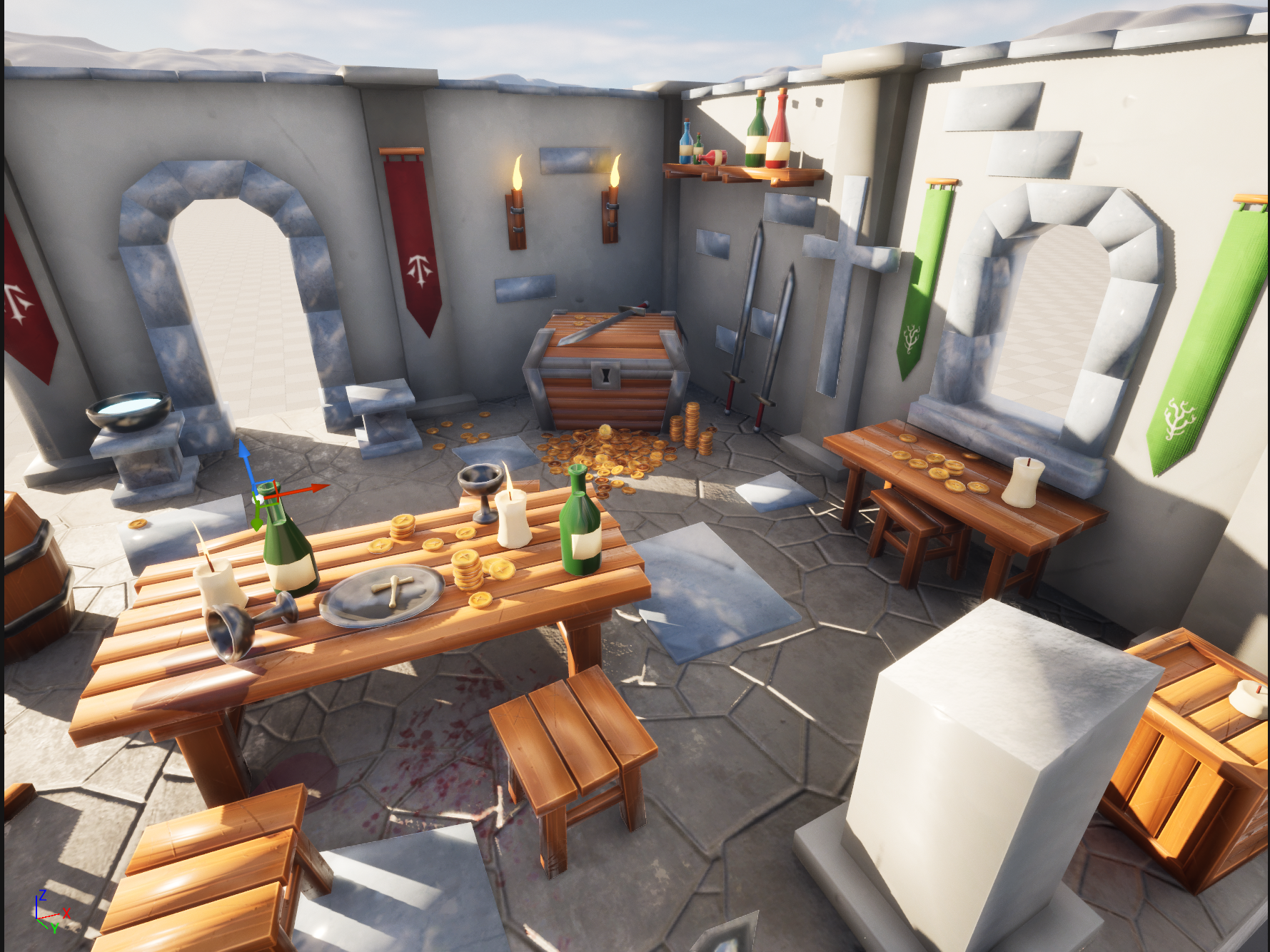

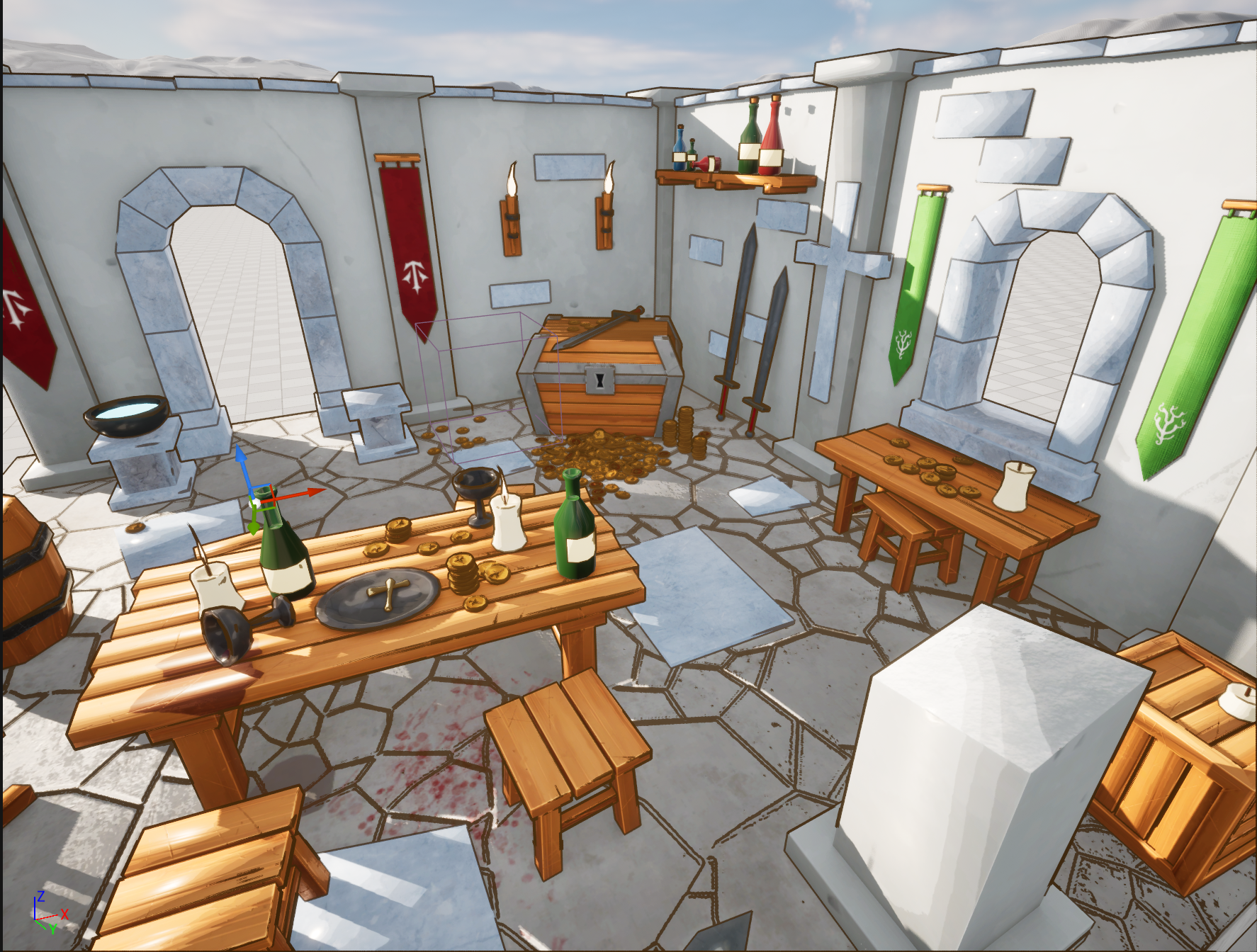

看看效果，上图是默认光照，下图是添加了卡通风格的效果：

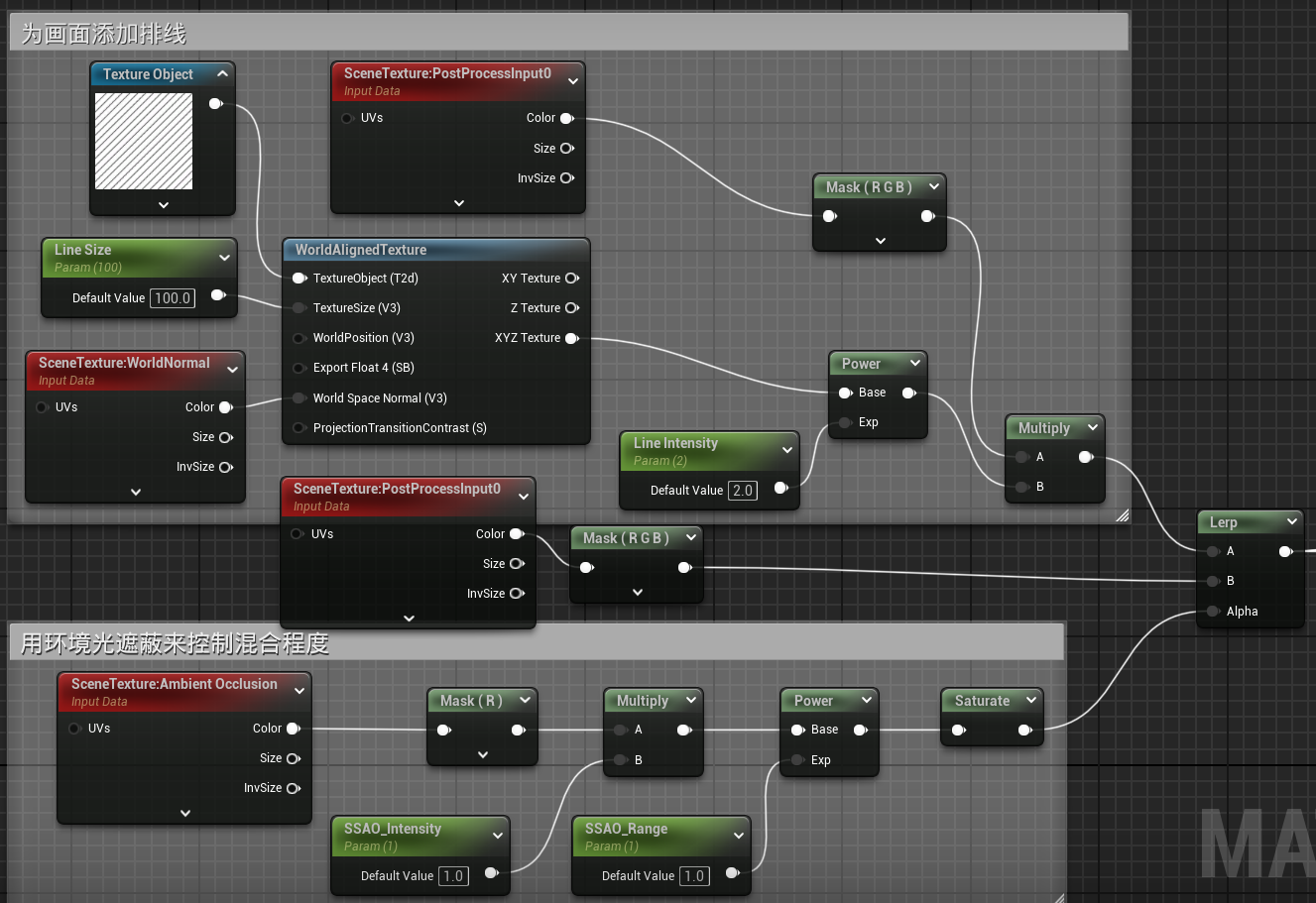

最后，创建一个新的后处理材质，添加一个艺术效果，即漫画排线，其中的纹理同样可以在PS中绘制，就是黑色的平行线：

要注意一点，虚幻5的Lumen模式默认没有环境光遮蔽，要额外开启：

单次临时开启，在控制台输入：

r.Lumen.DiffuseIndirect.SSAO 1

r.Lumen.ScreenProbeGather.ShortRangeAO 0

或者针对项目开启，找到项目的 Config 目录，然后打开 DefaultEngine.ini 文件,在文件中找到 [SystemSettings] 这个区段并添加:

[SystemSettings]
; Lumen下用SSAO替代ScreenProbeGather的AO
r.Lumen.DiffuseIndirect.SSAO=1
r.Lumen.ScreenProbeGather.ShortRangeAO=0

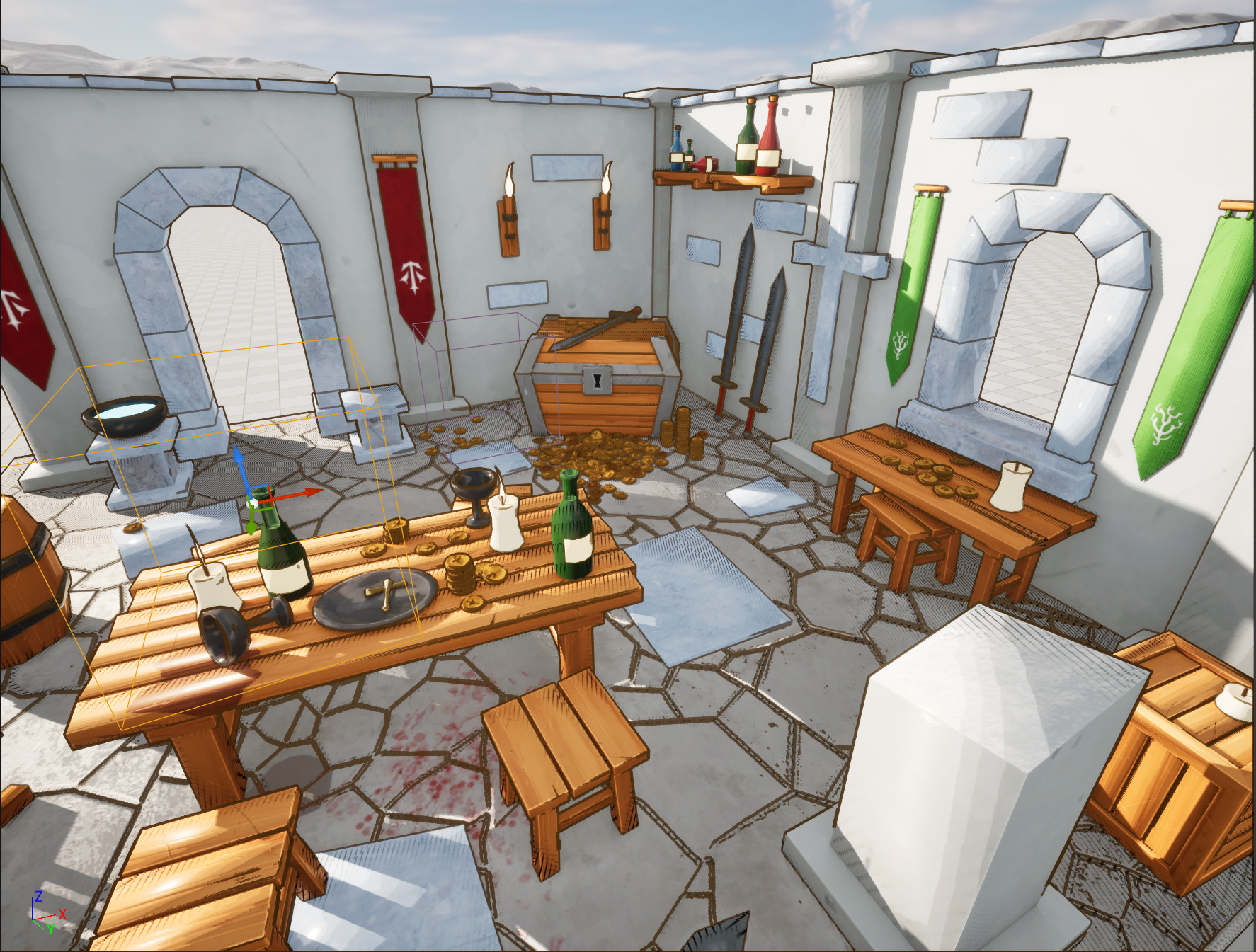

看看效果：

虚幻的环境光遮蔽计算效果一般般，可能是因为默认都不启用，所以没怎么优化，后面可能会作为例子，来讲讲怎么手动计算场景AO

附录

代码

后处理材质-物体描边：

// 参数，这些将在Custom节点的输入引脚上定义
// float3 SceneColor: 原始场景颜色
// float3 OutlineColor: 描边的颜色
// float OutlineThickness: 描边的粗细
// float EdgeThreshold: 判断边缘的深度阈值

// 获取单个像素在UV空间的大小
// View.ViewSizeAndInvSize.zw 包含了 (1/ViewWidth, 1/ViewHeight)
float2 TexelSize = View.ViewSizeAndInvSize.zw;

// 获取UV
float2 UVs = GetSceneTextureUV(Parameters);

// 定义采样偏移量，乘以Thickness可以控制描边粗细
float2 Offsets[4] =
{
    float2(0, 1),  // 上
    float2(0, -1), // 下
    float2(-1, 0), // 左
    float2(1, 0)   // 右
};

// 采样中心点的自定义深度
// 第三个参数是是否开启过滤，对于深度这类精确数据，我们设为 false
float CenterDepth = SceneTextureLookup(UVs, PPI_CustomDepth, false).r;

float maxDepthDiff = 0;

// 循环检查周围的像素
for(int i = 0; i < 4; i++)
{
    // 计算邻居像素的UV
    float2 SampleUV = UVs + Offsets[i] * OutlineThickness * TexelSize;

    // 采样邻居像素的深度
    float NeighborDepth = SceneTextureLookup(SampleUV, PPI_CustomDepth, false).r;

    // 计算深度差的绝对值
    float depthDiff = abs(CenterDepth - NeighborDepth);

    // 找出最大的深度差
    maxDepthDiff = max(maxDepthDiff, depthDiff);
}

// 大于阈值,设定为物体边缘
float edge = 0;
if(maxDepthDiff>EdgeThreshold){
	edge = 1;
}

// Lerp函数：在场景颜色和描边颜色之间插值
// edge为0时，返回SceneColor；edge为1时，返回OutlineColor
return lerp(SceneColor, OutlineColor, edge);

后处理材质-风格化（卡通）：

// DetectOutline_Depth 节点
// 参数，这些将在Custom节点的输入引脚上定义
// float OutlineThickness: 描边的粗细
// float EdgeThreshold: 判断边缘的深度阈值

// 获取单个像素在UV空间的大小
// View.ViewSizeAndInvSize.zw 包含了 (1/ViewWidth, 1/ViewHeight)
float2 TexelSize = View.ViewSizeAndInvSize.zw;

// 获取UV
float2 UVs = GetSceneTextureUV(Parameters);

// 定义采样偏移量，乘以Thickness可以控制描边粗细
float2 Offsets[4] =
{
    float2(0, 1),  // 上
    float2(0, -1), // 下
    float2(-1, 0), // 左
    float2(1, 0)   // 右
};

// 采样中心点的自定义深度
// 第三个参数是是否开启过滤，对于深度这类精确数据，我们设为 false
float CenterDepth = SceneTextureLookup(UVs, PPI_CustomDepth, false).r;

float maxDepthDiff = 0;

// 循环检查周围的像素
for(int i = 0; i < 4; i++)
{
    // 计算邻居像素的UV
    float2 SampleUV = UVs + Offsets[i] * OutlineThickness * TexelSize;

    // 采样邻居像素的深度
    float NeighborDepth = SceneTextureLookup(SampleUV, PPI_CustomDepth, false).r;

    // 计算深度差的绝对值
    float depthDiff = abs(CenterDepth - NeighborDepth);

    // 找出最大的深度差
    maxDepthDiff = max(maxDepthDiff, depthDiff);
}

float edge = 0;
if(maxDepthDiff>EdgeThreshold){
	edge = 1;
}

return edge;

// DetectOutline_Normal 节点
// 参数，这些将在Custom节点的输入引脚上定义
// float OutlineThickness: 描边的粗细
// float NormalThreshold: 判断边缘的法线差异阈值 (建议值 0.1 - 0.5)

// 获取单个像素在UV空间的大小
float2 TexelSize = View.ViewSizeAndInvSize.zw;

// 获取当前像素的UV
float2 UVs = GetSceneTextureUV(Parameters);

// 定义采样偏移量
float2 Offsets[4] =
{
    float2(0, 1),  // 上
    float2(0, -1), // 下
    float2(-1, 0), // 左
    float2(1, 0)   // 右
};

// 采样中心点的世界空间法线
// PPI_WorldNormal (ID: 2) 存储了法线信息。
// 法线数据存储在[0,1]范围，需要解压到[-1,1]
float3 CenterNormal = SceneTextureLookup(UVs, PPI_WorldNormal, false).rgb;
CenterNormal = normalize(CenterNormal * 2.0 - 1.0);

// 用于记录与周围法线点积的最小值，初始值为1（表示完全相同）
float minDotProduct = 1.0;

// 循环检查周围的像素
for(int i = 0; i < 4; i++)
{
    // 计算邻居像素的UV
    float2 SampleUV = UVs + Offsets[i] * OutlineThickness * TexelSize;

    // 采样邻居像素的法线并解压
    float3 NeighborNormal = SceneTextureLookup(SampleUV, PPI_WorldNormal, false).rgb;
    NeighborNormal = normalize(NeighborNormal * 2.0 - 1.0);

    // 计算中心法线和邻居法线的点积(Dot Product)
    // 点积结果越接近1，表示法线方向越一致；越小则差异越大。
    float currentDot = dot(CenterNormal, NeighborNormal);

    // 找出最小的点积值，代表最大的角度差
    minDotProduct = min(minDotProduct, currentDot);
}

// 将点积值转换为一个0-1的差异度。
// 如果法线完全相同，dot=1, normalDiff=0。如果法线垂直，dot=0, normalDiff=1。
float normalDiff = 1.0 - minDotProduct;

// 如果法线差异大于阈值，则判定为边缘
float edge = normalDiff > NormalThreshold ? 1.0 : 0.0;

return edge;
